Windows10/ Windows11 の Wake On Lan (WOL)設定

Microsoft-Tile-icon

遠隔操作で Windows を起動させるための Wake On LAN 設定

Wake On LAN (WOL)は ネットワークアダプタ ( NIC ) が実装している機能で、マジックパケットと呼ばれる信号を NIC に 送信して パソコンを起動させることができる。

電源ケーブルが接続されているパソコンは シャットダウンしている状態でも マザーボードには待機電源が供給されているため、WOL を有効にすると 起動ボタン の代わりになるアプリケーションを使用して、ローカルネットワーク や 外部ネットワークから PC を起動させることが可能になる。

電源の状態

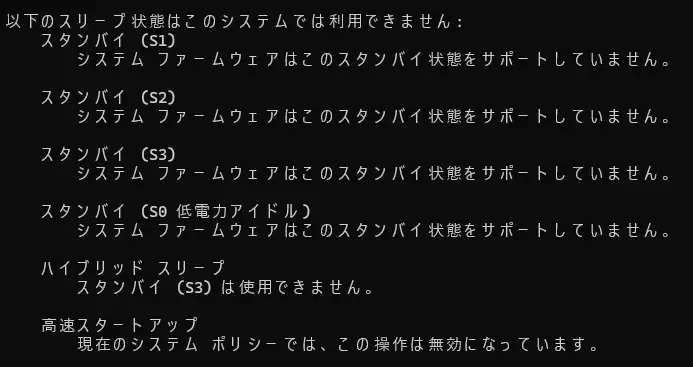

ACPI ( Advanced Configuration and Power Interface ) は 電源管理の規格で、S0 ~ S5 までのスリープ状態が規定されている。

S0通常の運用状態
S1スタンバイ
S2サスペンド
S3スリープ
S4休止・ハイバネーション(ハイブリットシャットダウン)
S5電源断

スリープ ( S3 ) はメモリ以外の給電が停止している状態で、Windows がシャットダウンしている状態が 電源断 ( S5 )。

シャットダウン/ ハイブリットシャットダウン

Windows 8 以降  Windows の シャットダウン電源断S5 から S4ハイブリットシャットダウン に変更され、すべてのデバイスが最も低電力な電源状態 ( D3 ) になっており、Windows 10/ 11 では  クラシックシャットダウン ( S5 ) と ハイブリッドシャットダウン ( S4 ) の状態から Wake On Lan での起動は サポートされていない

Microsoft Hardware Dev Center イーサネット
・ Wake On Lan は、スリープ (S3) または休止 (S4) の状態からのみサポートされます。

・ Wake On Lan は、クラシック シャットダウン (S5) およびハイブリッド シャットダウン (S4) の状態ではサポートされていません。

Windows の設定

Windows では ネットワークアダプタ静的 IP アドレスの設定 のほか シャットダウンの設定 を行う。

ネットワークアダプタの設定

WOL はネットワークアダプタが実装している機能のため、ネットワークアダプタ で  WOL を有効にする。

Windows10の Wake On Lan 001

Windows 10 / 11 は スタート のコンテキストメニュー( WIN + X )から デバイスマネージャー を選択。

Windows10の Wake On Lan 002

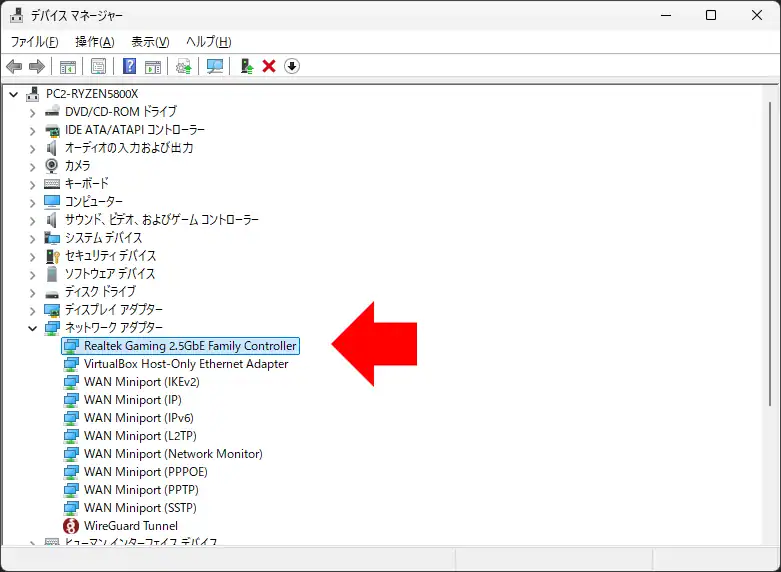

ネットワークアダプター を展開し、実装しているネットワークアダプタをダブルクリック。

WOL-settings-009

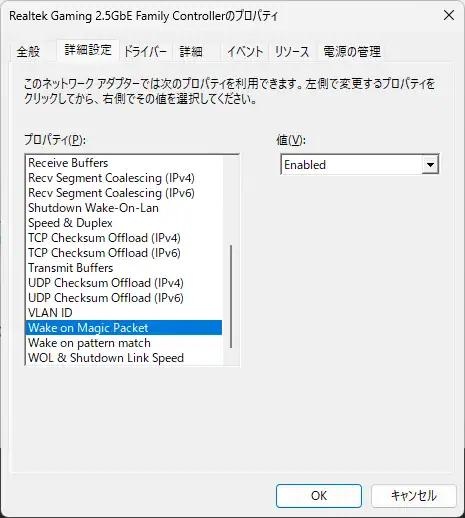

プロパティ が開くので 詳細設定 タブで  Wake On ~ や PME という項目を見つけて 有効 ( Enable ) にする。

ネットワークアダプタのドライバのバージョンによっては Wake On ~ や PME という項目が全くない場合もある。

WOL-settings-010

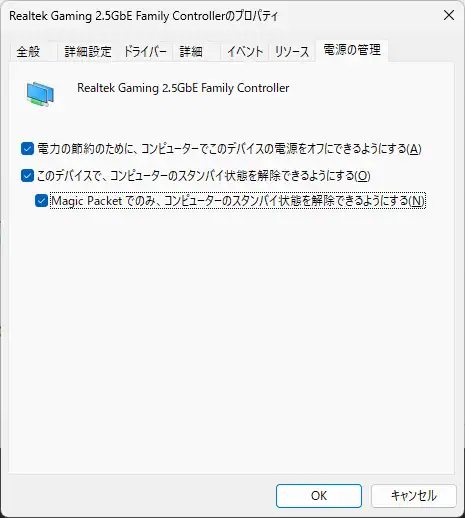

ネットワークアダプタの プロパティ電源の管理 タブがあれば、このデバイスで、コンピューターのスタンバイを解除できるようにするMagic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする の 両方にチェックを入れる。

設定項目がない場合は 手順をスキップして次へ進む。

IP アドレスの固定

後述するブロードキャストアドレスを使用する場合 IP アドレスは 固定しなくても問題ないが、ルーターのサポート状況が不明なときは 固定を推奨。

WOL-settings-012

WIN + R キー で ファイル名を指定して実行 を呼び出し、ncpa.cpl と入力して ネットワーク接続 を開く。

WOL-settings-013

使用しているネットワークアダプタのコンテキストメニューから プロパティ を選択。

WOL-settings-015

インターネットプロトコル バージョン4(TCP / IPv4) を選択して「 プロパティ 」をクリック。

WOL-settings-016

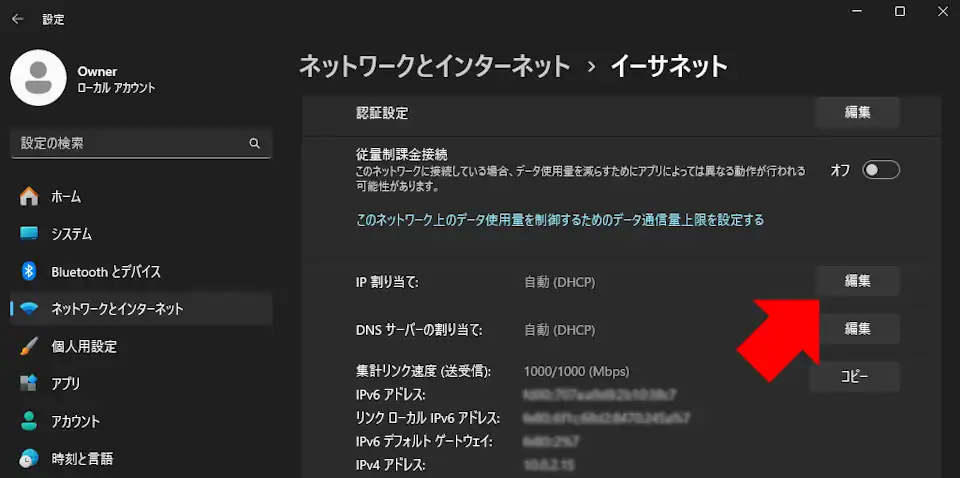

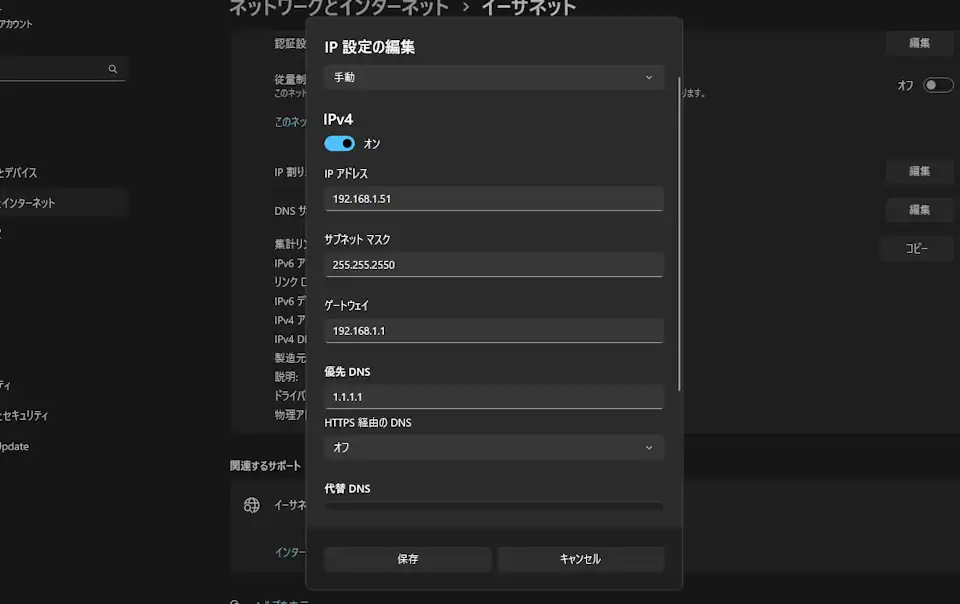

次の IP アドレスを使う にチェックを入れ、IP アドレスサブネットマスクデフォルトゲートウェイ と DNSサーバ を入力。

IPアドレス
ルーターの初期値 ( デフォルトゲートウェイのIP アドレス ) に合わせ、ホストアドレス ( 末尾の値 ) を 1 ~ 254  ( ルーターが 1 を使用しているので 2 ~ 254 )  の範囲で設定する。

サブネットマスク
255.255.255.0 に設定。

デフォルトゲートウェイ
ルーターが使用している IP アドレス。

優先 DNS サーバー
デフォルトゲートウェイと同じ IPアドレス ( ISP の DNS )  か Public DNS サーバ のIPを入力。
代替 DNS サーバー
ISP や Public DNS サーバ で 提供されている 代替DNSサーバの IP を入力、不明な場合は空白にしておく。

シャットダウンの設定

クラシックシャットダウン S5 と ハイブリットシャットダウン S4 は WOL のサポート外だが、Windows 10/ 11 では シャットダウンの設定を 変更することで、S5/ S4 状態 の パソコンを WOL で起動できる場合がある。

S5 の 完全な電源断 は 電源ボタンを押した際に 起動するための待機電力を消費しているので、WOL からでも起動できる。
Windows 10 の場合

Windows 10 では デフォルト設定になっている ハイブリットシャットダウンを無効にする ことで S5 状態のパソコンを WOL で起動できる可能性がある。

Windows10の Wake On Lan 008

スタート のコンテキストメニュー ( WIN + X ) から 電源オプション を選択。

windows10-wake-on-lan-001

関連設定 にある 電源の追加設定 をクリック。

Windows10の Wake On Lan 010

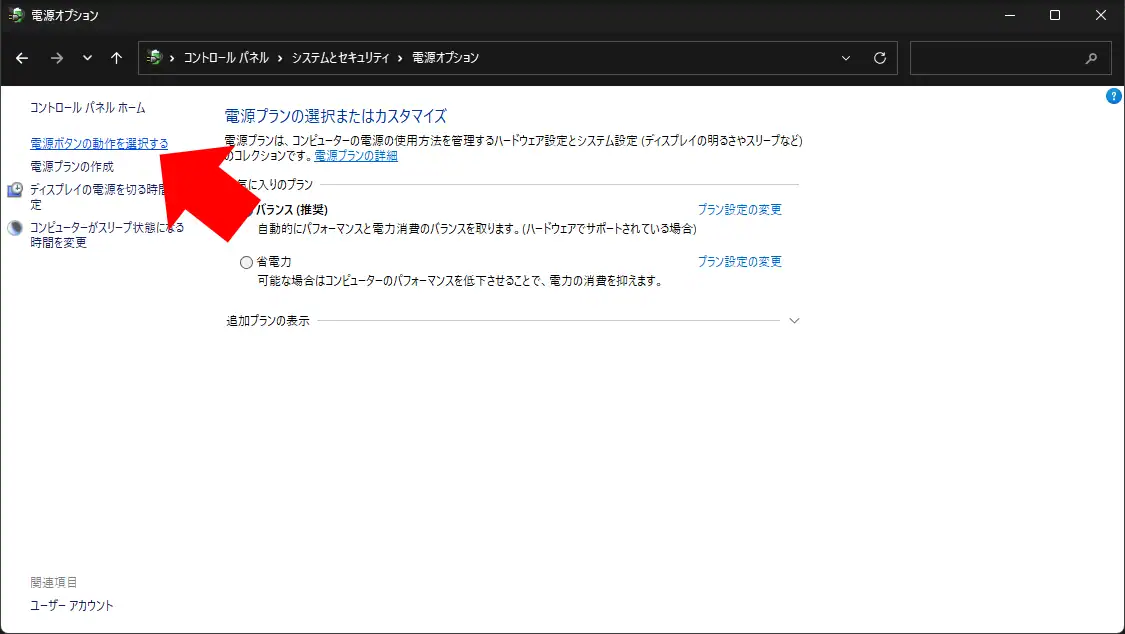

左サイドバーの 電源ボタンの動作を選択する を選択。

Windows10の Wake On Lan 011

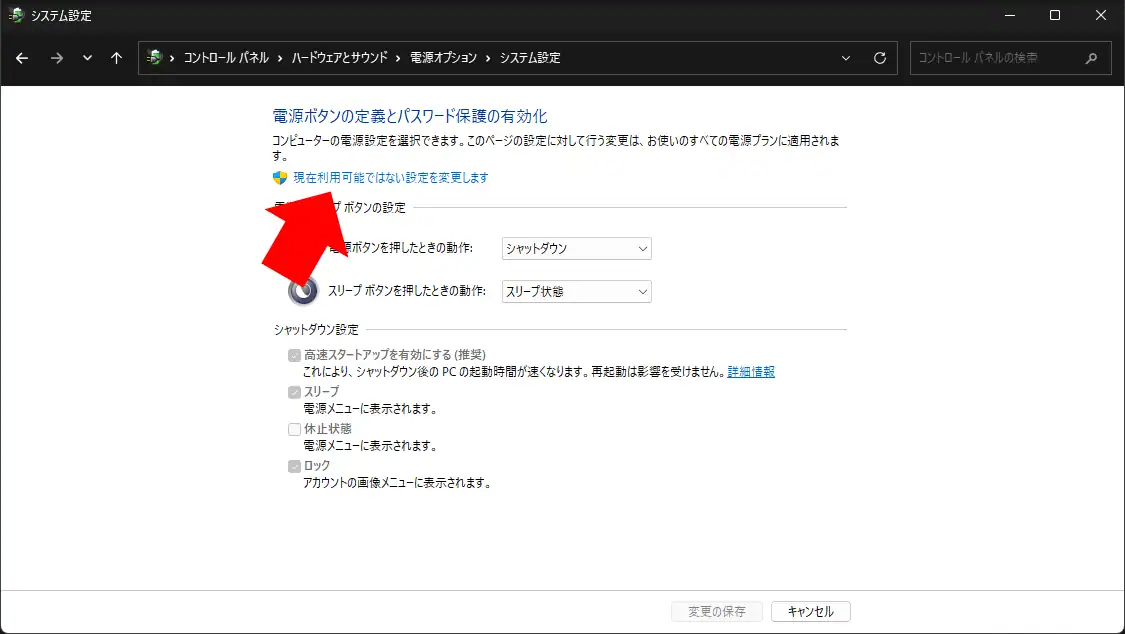

現在利用可能ではない設定を変更します をクリック。

Windows10の Wake On Lan 012

高速スタートアップを有効にする のチェックを外して「 変更の保存 」で画面を閉じる。

「 高速スタートアップを有効にする 」が表示されていない場合

Windows 10 のメジャーアップグレードを実行すると 高速スタートアップを有効にする休止状態 が 非表示なることがある。

windows10-wake-on-lan-004

シャットダウン設定スリープロック のみ表示される。

windows10-wake-on-lan-002

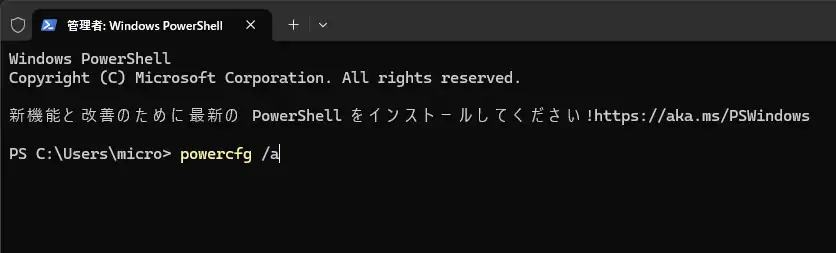

再表示する場合は スタート のコンテキストメニューから Windows PowerShell ( 管理者 )を起動。

windows10-wake-on-lan-003

起動した Windows PowerShell に powercfg.exe /hibernate on と入力して エンター。

windows10-wake-on-lan-005

Windows PowerShell を閉じて 電源オプション を開くと、高速スタートアップを有効にする休止状態が表示される。

Windows 11 の場合

Windows 10 で ハイブリットシャットダウン を無効にして S5 状態 から WOL で起動していた パソコンが、 Windows 11 にアップグレードした後に WOL で起動できないケースがある。

Win11-Customize-01

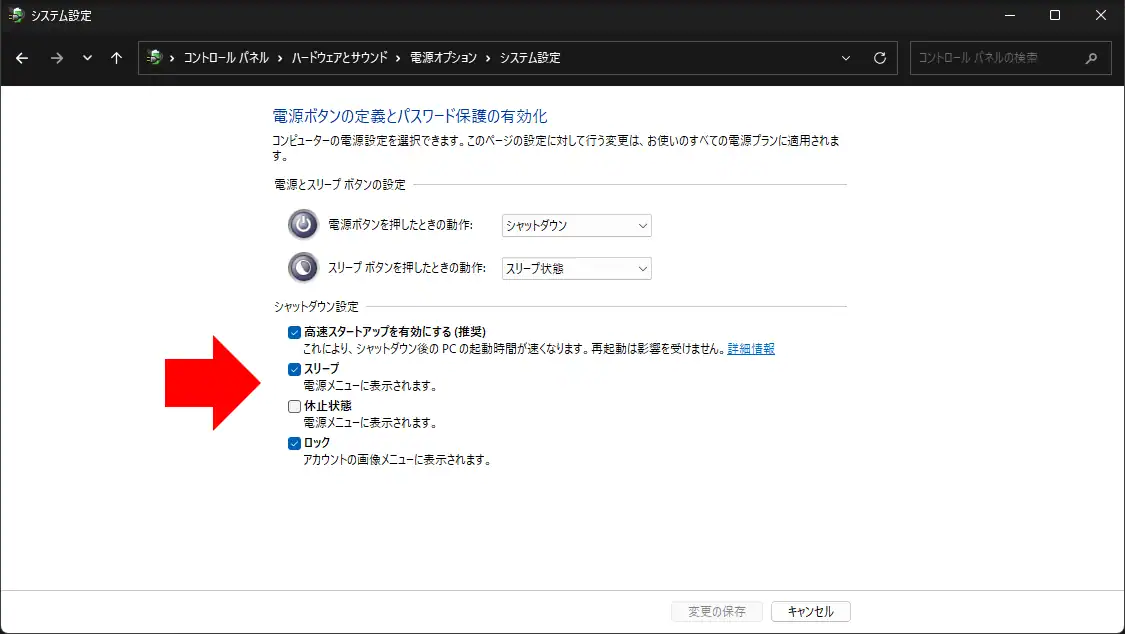

S5 ( シャットダウン )からの起動はできないが  S4 ( 休止状態 ) からの起動は可能なので、シャットダウン設定で 休止状態 を有効にする。

高速スタートアップ も利用できる。

Win11-Customize-02

電源ボタン に 休止状態 が表示されるので、パソコン を 休止状態 で終了すると WOL での起動が可能になる。

PDFelement9 無料配布
69a2bf9c8d67f67dd7f2ab8573b63353

BIOS/ UEFIの設定

WOL は Windows が起動する前の段階で動作するので、BIOS/ UEFI で PCIe からの起動LAN からの起動 の 設定が必要。

使用しているマザーボードによって BIOS/ UEFI の設定項目が異なるため、詳細はマザーボードのマニュアルや PC メーカーの取説を参照。

wol007

BIOS/ UEFI のセットアップを呼び出す 代表的なキーは F1・F2・F8・F10・F12・Delete などで、 PC メーカー や マザーボード によって異なるため マニュアルを参照。

ASUS のように EZ モードがある場合は Advance モードに切り替える。

wol009

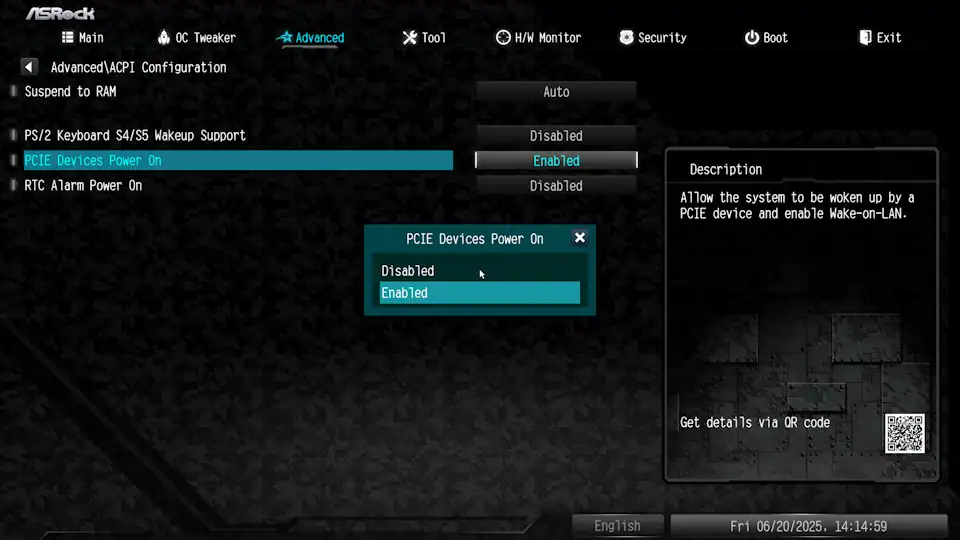

詳細Advanced タブにある APM (Advanced Power Management ) や ACPI Configurationと表記されている項目を開き、PME ( Power Management Event ) による電源 ON  PCIE Device Power ONなど、PCIe による起動を 有効 ( Enabled ) にする

wake-on-lan015

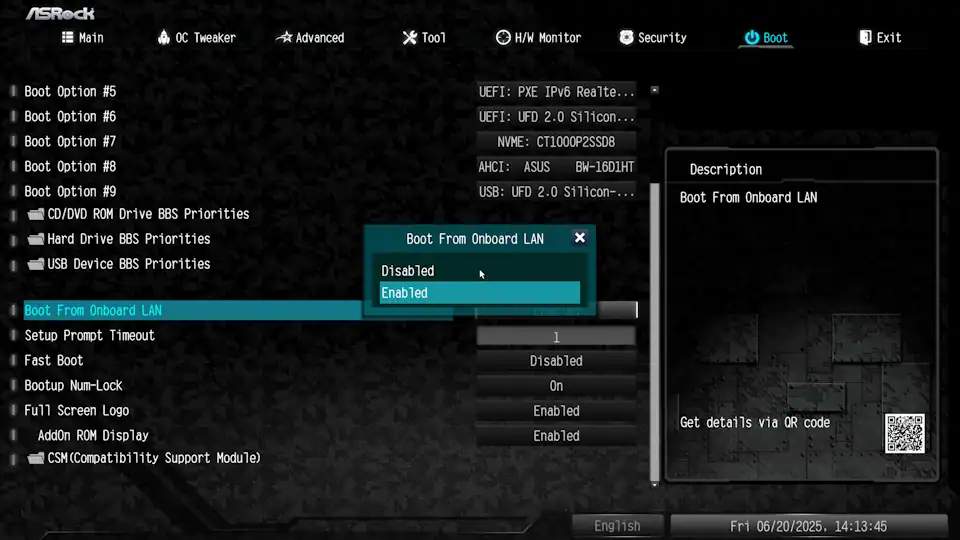

Bootタブに オンボード LAN からブートというような項目がある場合は 有効 ( Enabled )にし、変更が完了したら ESC キーを数回押して 退出画面を開き、設定を保存 してから PC を通常起動させて完了。

Boot タブにある Fast BootAdvanced タブの South Bridge ConfigurationDeep Sleep がある場合は いずれも 無効 ( Disabled ) になっていることを確認。

ルーターの設定

ルーターに送られる WOL の信号は MAC アドレスノード ID とも呼ばれている ネットワークアダプターに付いている 固有の識別番号 が含まれ、ルーターは予め MAC アドレス に紐付けられた IP アドレスに向けて WOL の信号を送る。

IP アドレスから MAC アドレス を特定する規格が ARP ( Address Resolution Protocol ) で、そのデータが保存されたものを ARP テーブル というが、ルーターのモデルによっては ARP テーブル が一定時間経過後に破棄されてしまうため、マジックパケットを送信しても ルーターが MAC アドレス に紐付けられた IP アドレスを見失い、送信された WOL の信号が指定した  PC に届かず、結果として PC が起動しないという事態に陥るので、WOL の設定後  PC をシャットダウンして 数十分以内であれば起動できるものが、数時間以上の時間を空けてから WOL での起動を試みると 反応しないという特殊な現象が発生する

ポート開放

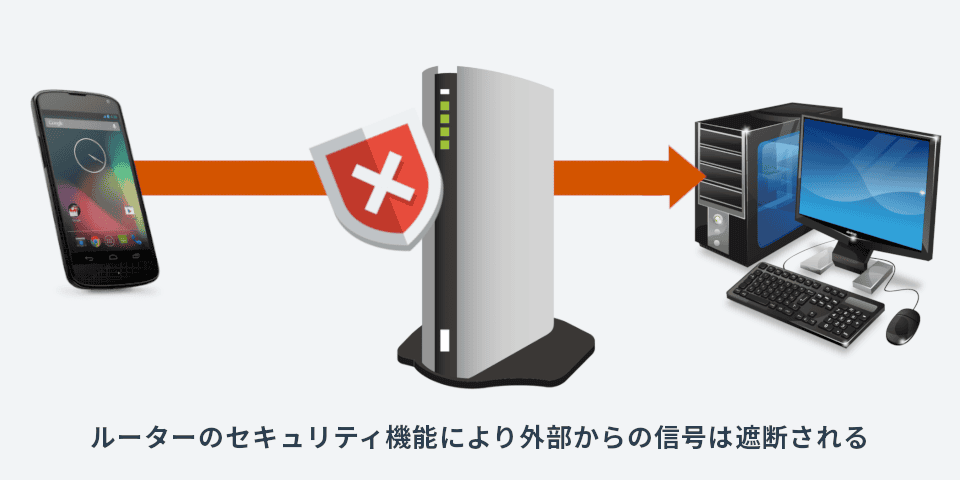

インターネットとパソコンを結びつけるルーターには ワーム などの脅威からパソコンを守るためのセキュリティが備わっており、外部から送信された WOL の信号もルーターが 怪しい信号 として遮断するので 信号を通過させる設定が必要。

wol001

ルーターはインターネットへの 道に ポート という 関門 を作って 不審者が通過しないよう監視しているので、1 つの扉 ( ポート ) を開けて 外部からの通信を通過させる ポート開放 の設定を行う。

wol020

wake-on-lan016

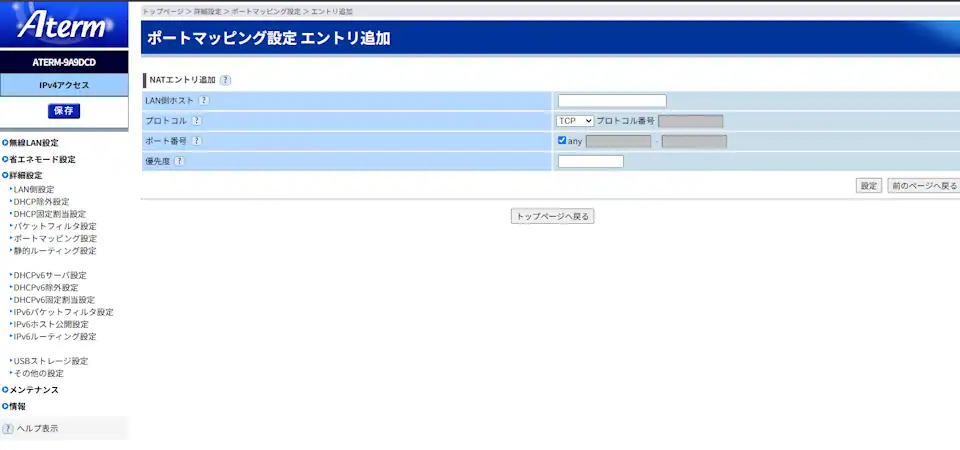

ルーターの管理画面にアクセスして ポートマッピング設定 など ポート開放の設定画面で編集する。

LAN 側ホスト : 起動する PC の IPアドレス
プロトコル : UDP
ポート番号 : 開放するポート番号 ( 9 番ポートを使用するのが一般的 )

起動スイッチデバイスの設定

Windows や BIOS/ UEFI、ルーターの設定が完了したら 起動ボタン になるデバイスの設定をする。

Aquila WakeOnLANListener 機能を使用すると 送信したパケットの受信状態が確認できるため、起動しない場合の原因切り分けの際に便利。
Windows 用 WOL アプリ
aquila-wake-on-lan-icon

Aquila WakeOnLAN のインストールと使い方

オープンソースの Windows 用 多機能 Wake On Lan アプリ  WakeOnLAN は Basildane 氏が オープンソースで 開発している Wake on LAN で PC を 遠隔起動するフリーソ […]

Android用 WOL アプリ
wake-on-lan-icon

Wake On Lan Androidアプリ の設定と使い方

WOL のマジックパケットを送信する Android アプリ Wake On Lan は Mike Webb 氏 が開発した シンプルで使いやすい無料の マジックパケット送信アプリで、広告もなくアクセス権限も最小限に 抑 […]

ブロードキャストアドレスの使用

9 番ポートを開放後 PC をシャットダウンして数十分以内であれば問題なく起動できるものが、数時間以上の時間を空けると WOL が反応しない場合は ARPテーブルの破棄が 疑わしいため、ブロードキャストアドレスを使用する。

ブロードキャストアドレス は 開放したポートへ WOL の信号が届いた際に、ルーターに繋がっているすべてのデバイスに向けて WOL の信号を送るため、ARPテーブルが破棄されていても デバイスに信号が届く。

aquila-wake-on-lan-icon3

Aquila WakeOnLAN では デフォルトで ブロードキャストアドレス( 255.255.255.255 )が設定されており、特段の理由がない場合は ブロードキャストアドレスの使用が推奨されている。

ルーターによってはブロードキャストアドレスが使用できないモデルもある。
